Televac® 1E Piezo Diaphragm Vacuum Gauge

Part Numbers: 2-2106-001, 2-2107-030, 2-2107-031, 2-2107-032, 2-2107-050, 2-2107-052, 6-2107-001


호환 가능: MX200, MX200 이더넷IP


특징과 이점:

  • 저비용 압전 다이어프램 진공 압력 게이지
  • 컴팩트하고 견고한 오염 방지 진공 트랜스듀서
  • 수많은 피팅 사용 가능 (1/8" NPT, NW25, NW40, CF40, 많은 다른 사람의 사이에서)
  • 드롭인 진공 압력 게이지 교체
  • 진공 트랜스듀서에 대한 탁월한 고객 지원
  • 오염이 높은 환경에서 사용할 수 있는 필터

Our 1E piezo diaphragm gauge (also often called a vacuum pressure gauge, vacuum transducer, or vacuum sensor) is a fast, robust, contamination resistant, and high accuracy low vacuum pressure gauge due to the piezo-diaphragm design. Note that by comparison to the 2A and 4A vacuum gauges which have a thermocouple gauge design, the 1E piezo-diaphragm vacuum sensor design is gas-independent and can be mounted in any orientation.

The 1E piezo-diaphragm vacuum sensor will read from 1 Torr (1000 microns) to 1000 Torr (1,000,000 microns, slightly above atmosphere). It also has excellent accuracy over its range, and when paired with the MX200 vacuum controller it has ±5% to ±10% accuracy over the operating range of this vacuum gauge.

Country: USCountry: USCountry: USCountry: USCountry: USCountry: USCountry: US
제품 설명
가격
수량
1/8" NPT 니켈 도금 황동
1/8” NPT Nickel-Plated Brass
PN: 2-2106-001
$225.00
1/8
1/8" NPT Stainless Steel
PN: 6-2107-001
$500.00
NW16/KF16 스테인리스 스틸
NW16/KF16 Stainless Steel
PN: 2-2107-030
$490.00
NW25/KF25 스테인리스 스틸
NW25/KF25 Stainless Steel
PN: 2-2107-031
$495.00
NW40/KF40 스테인리스 스틸
NW40/KF40 Stainless Steel
PN: 2-2107-032
$500.00
CF16/1.33
CF16/1.33" CF-F Stainless Steel
PN: 2-2107-050
$500.00
CF40/2.75
CF40/2.75" CF-F Stainless Steel
PN: 2-2107-052
$510.00

작동 사양

운영 범위 1 토르에서 1000 토르까지

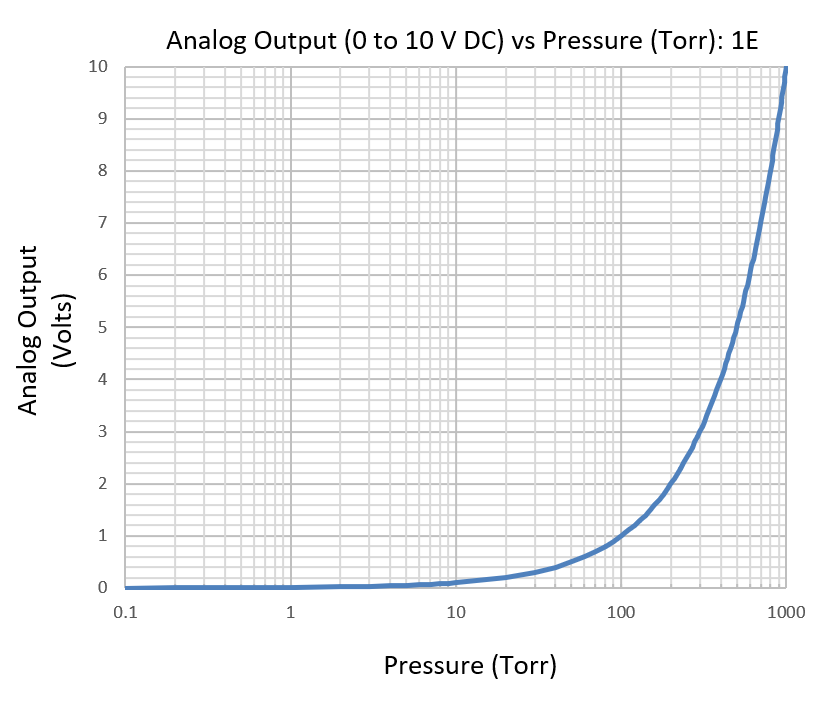

아날로그 출력 Controller-dependent
아날로그 출력 해상도 Controller-dependent
장착 방향 Any
교정 매체 건조한 공기 또는 질소
공급 전류 1.5 mA
전체 스케일 출력 75mV ~ 150mV
0 압력 출력 >2mV
30 PSI
비선형성 ±0.05 % to ±0.10 %
히스테리시스 ±0.01 % to ±0.05 %
인/아웃 저항 2.5 K ~ 6.0 K Ω
온도 오류 범위 ±0.3 % to ±0.5 %
온도 오류 제로 ±0.1 % to ±0.5 %
온도 히스테리스 스팬 ±0.1 %
온도 히스테리시스 제로 ±0.1 %
응답 시간 ≤ 100 ms
출력 부하 저항 50 M Ω
압력 과부하(등급) 최대 3배
작동 온도 0°C ~ 50°C
보관 온도 -40°C ~ 85°C
최대 베이킹아웃 온도 120 °C
가속 최대 50g
충격 1000 g peak for 0.05 ms
진동 10Hz ~ 2000Hz에서 20g 피크
미디어 부식성 가스
정확도
1 to 10 Torr ±1 Torr
10 ~ 100 토르 ±10% 판독
100 to 1000 Torr ±5% 판독
아날로그 출력 ±10mV

물리적 특성

전기 연결 Octal male
Weight (Typical) 126 g (0.28 lbs)

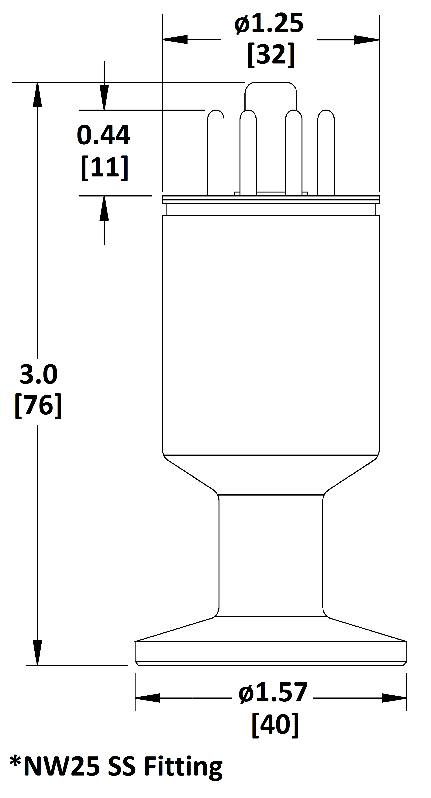

차원 See datasheet
