Part Number: 0717-4326-99
Compatible With: 1-6200-005 (SPI), 1-6200-006 (RS-232), 1-6200-007 (Analog/PWM), 1-6200-008 (RS-485), 1-6200-012 (Analog/RS-232)

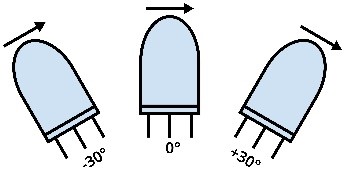

This electrolytic tilt sensor (also sometimes called an electronic tilt sensor) gives a wide-range measurement up to ±30° with high accuracy of ±0.1° in two axes (dual-axis measurement). It has an industrial-grade, all-metal, and hermetically sealed sensor design for use in the most extreme environments.
Alle unsere elektrolytischen Sensoren benötigen einen elektrolytische Neigungssensorschaltung (auch Signalaufbereitung oder Signalaufbereiter genannt), um einen Neigungswinkelausgang zu liefern. Dieser kann in Ihr System eingebaut werden, oder Sie können eine von uns entwickelte elektrolytische Neigungssensorschaltung erwerben. Unsere Schaltungen sind für die beste Leistung unserer elektronischen Neigungssensoren optimiert.
Wenn Sie mehr über die Prinzipien elektrolytischer Sensoren erfahren möchten und darüber, wie Sie unsere Sensoren in Ihre Anwendung integrieren können, besuchen Sie unsere Seite Technische Informationen. Verwirrt über die Terminologie? Die folgenden Begriffe werden häufig synonym verwendet, obwohl sie leicht unterschiedliche Bedeutungen haben: Neigungssensor, elektrolytischer Neigungssensor und elektronischer Neigungssensor.
Betriebsspezifikationen
| Betriebsbereich | ±30° |
| Linearer Bereich | ±10° |
| Achsen der Messung | 2 |
| Linearity (±10°) | ≤1% |
| Reproduzierbarkeit | ±0.1° |
| Auflösung | ≤0.01° |
| 0° Offset (Zero, Null) | ±2° |
| Empfindlichkeit der Querachse (Rollen) | ≤0,025° pro Grad |
| Long Term Stability/Drift | ≤0.1° |
| Null-Temperatur-Koeffizient | ≤0,006° pro °C |
| Skala Temperaturkoeffizient | 0,1 % pro °C |
| Betriebstemperatur | -40 °C bis 85 °C |
| Lagertemperatur | -55 °C bis 125 °C |
| Nullimpedanz | 90 kΩ |
| Zeitkonstante (63,2 % der Endleistung) | ≤100 ms |
| Zeitkonstante (63,2 % der Endleistung) | ≤100 ms |
| Materialien | Contains magnetic metals |
| Nom. 16-Bit Output Sensitivity (±10°) | 736 counts/° |
Physikalische Merkmale
| Höhe (einschließlich Leitungen) | 18,8 mm (0,740") |
| Durchmesser (Kappe) | 8,26 mm (0,325") |
| Durchmesser (Flansch) | 9.10 mm (0.360”) |
| Abstand der Leitungen (Mitte zu Mitte) | 2,54 mm (0,100") |
| Blei-Durchmesser | 0,48 mm (0,019") |
| Leitungslänge | 5,08 mm (0,200") |
| Gewicht | 2 g |
