部品番号F203-00A-212-00
TE Connectivity/Measurement Specialties/HL Planarの以下のAALシリーズ傾斜計品番の代替品となる可能性があります：NS-2/AAL2-UD、NS-5/AAL2-UD、NS-10/AAL2-UFG、NS-10/AAL2-UDG、NS-15/AAL2-UDG、NS-30/AAL2-UDN。
特長と効果
- 動作範囲±3°、直線範囲±1°傾斜計
- 繰り返し精度±0.001°の角度測定
- 2軸/2軸測定傾斜計
- 使いやすいアナログDC0～5V出力とRS-232デジタル通信
- 7〜16V DC電源電圧
- PCBボードレベルの設計でシンプルな統合を実現
- 優れたカスタマーサポート

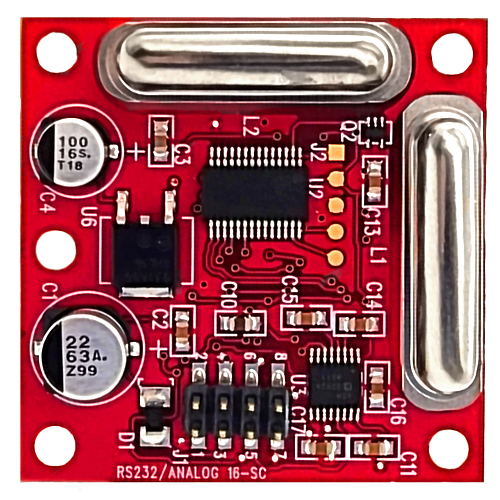

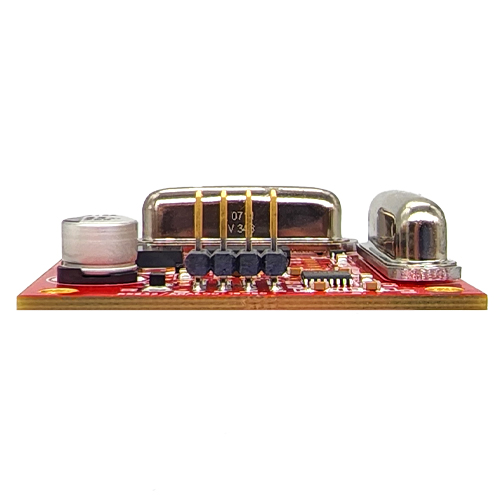

F203-00A-212-00は、アナログとデジタルの2軸傾斜計です。 高精度アナログ・デジタル傾斜計センサーF203-00A-212-00は、アナログ0～5V DC出力を各軸に装備しています。また、RS-232デジタル通信により、16ビット符号なし角度位置測定出力を備えています。フレデリックスが設計・製造しており、構造監視アプリケーション、建設ツール、その他非常に高精度で産業グレードのソリューションが必要なアプリケーションで使用されます。この高精度デジタル傾斜計センサーは2つのフレデリックス0703-0712-99ナローレンジ単軸電解傾斜センサーを利用し、最も正確な角度測定を提供するために当社の1-6200-012 16ビットアナログとRS-232シグナルコンディショナーに搭載されています。
当社の高精度単軸センサーと1-6200-012シグナルコンディショナの16ビットADCおよびDACの使用により、この傾斜計は当社の最高精度製品の1つとなっています。当社の特殊な製造技術により、このユニットは優れた公差とユニット間性能を実現しています。この傾斜計は、さまざまな分野での幅広いアプリケーションに対応する優れたソリューションです。
フレデリックス社の傾斜計は、実績のある電解式傾斜センサを採用し、電解式傾斜センサ回路と組み合わせることで、様々な市場や用途で使用できる傾斜計ソリューションを実現しています。電解チルトセンシング技術により、これらの傾斜計はMEMSデバイスと比較して長期ドリフトを最小限に抑え、非常に安定しています。統合が簡単で使いやすい傾斜計パッケージです。
| デジタルインタフェース | RS-232 |
| アナログ出力 | 0～5V DC |
| 電源電圧 | 7 V DC～16 V DC |
| 供給電流 | <10 mA |
| 動作範囲 | ±3º |
| リニアレンジ | ±1º |
| 再現性 | ±0.001° |
| 決議 | ≤0.001° |
| ヌルオフセット | ±2° |
| 長期安定性／ドリフト | ≤0.005° |
| ヌル温度係数 | ≤0.0005°/°C |
| スケール温度係数 (±1°) | 0.375% |
| 材料 | 磁性金属を含む |
| 動作温度 | -20 °C ～ 50 °C |
| 保存温度 | -40 °C～100 °C |
| 時定数（出力の63.2） | ≦1秒 |
リニアレンジ
動作範囲
| 住宅 | なし |
| 電気的接続 | 8ピンモレックス 0015910080 |
| 相手コネクタ | 8ピンモレックス 0022552081 |
| 重量 | 20 g |
| 長さ | 45mm（1.78インチ） |
| 幅 | 45mm（1.78インチ） |
| 高さ | 11mm（0.43インチ） |
| ピン1 | Gnd | グラウンド |
| ピン2 | Gnd | グラウンド |
| ピン3 | ブイシーシー | 電源電圧 (+) |
| ピン4 | Gnd | グラウンド |
| ピン5 | RX | RS-232受信 |
| ピン6 | エックスエー | アナログ出力（0～5 V DC） |
| ピン7 | ヤー | アナログ出力（DC0～5V） |
| ピン8 | TX | RS-232送信 |
RS-232情報
| ボーレート | 9600（デフォルト、115200まで選択可能） |
| データ・ビット | 8 |
| パリティ | なし |
| ストップ・ビット | 1 |
RS-232コマンド
| x' または 'X' | X軸出力（0～65535） |
| 'y'または'Y' | Y軸出力（0～65535） |
| 't' または 'T' | 温度出力（0～1023） |
| 's'または'S' | 設定した間隔でX、Y、温度を出力 |
| r' または 'R' | タイムインターバル出力停止 |
| 1」から「5 | 設定したインターバルの遅延時間（秒）を設定 |
| 'v'または'V' | 製品情報とバージョン |
| 'B1' | ボーレートを9600に設定 |
| 'B2' | ボーレートを19200に設定 |
| 'B3' | ボーレートを38400に設定 |
| 'B4' | ボーレートを57600に設定 |
| 'B5' | ボーレートを115200に設定 |
| '?' | すべてのコマンドをリストする |
| RoHS対応 |
製品ドキュメント
| F203-00A-212-00 データシート |
| F203-00A-212-00 STEP ファイル |
| Arduinoアナログ通信INOファイル |
| Arduino RS-232通信INOファイル |
ケーススタディ
| 構造モニタリングのケーススタディ。Resensys |
アプリケーションノート
ツール
| 角度測定コンバーター |
| ウェブ・シリアルターミナル |
動画
| 電解式チルトセンサーとは？ |
パンフレット
| チルト測定器 製品カタログ |
| 地質・構造モニタリング |
| 建設機械・設備 |
| レーザーレベリングシステム |
| 鉄道モニタリング |
| 医療機器 |
| 鉱山機械 |
F203-00A-212-00 数量割引
| 数量 | 価格 |
| 1 | $335.97 |
| 10 | $319.36 |
| 100 | $289.34 |
| 500+ | 見積もりを依頼する |
