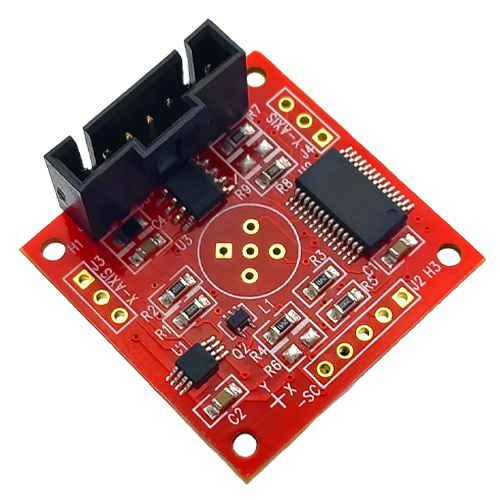

Numéro de pièce : 1-6200-006
Compatible avec : Tous les capteurs d'inclinaison électrolytiques de Fredericks
Caractéristiques et avantages :
- Capteur d'inclinaison électronique de petite taille
- Communications RS-232 pour une intégration simple
- Trous de montage et connecteurs pour une intégration simple
- Les capteurs de la série 0717 peuvent être montés directement sur la carte.
- La série 0703 peut être montée à l'extérieur et connectée avec des fils.
Tous les capteurs d'inclinaison électrolytiques de Fredericks nécessitent un circuit de base de capteur d'inclinaison électrolytique pour générer une sortie d'angle d'inclinaison. Ces circuits sont souvent appelés conditionneurs de signaux, cartes de conditionnement de signaux ou capteurs d'inclinaison électroniques. capteurs d'inclinaison électroniques. Les capteurs d'inclinaison à deux ou trois axes de la série 0717 peuvent être montés directement sur ces cartes pour former un système complet d'inclinomètre. inclinomètre complète. Les autres capteurs d'inclinaison à un ou deux axes de la série 0703 et les capteurs en verre doivent être montés à l'extérieur et connectés avec des fils.
Ce circuit de capteur d'inclinaison électrolytique est doté de communications RS-232 et de trous de montage, ce qui le rend facile à intégrer dans votre propre conception. Si vous souhaitez intégrer le circuit imprimé du capteur d'inclinaison électrolytique dans votre propre conception de circuit, The Fredericks Company peut vous proposer des nomenclatures, des fichiers Gerber et des fichiers sources de micrologiciels, ainsi qu'une assistance technique pour l'intégration. Nous disposons d'ingénieurs en électricité/matériel, micrologiciels et conception mécanique pour vous aider dans ce processus.
Spécifications de fonctionnement
| Interface | RS-232 |
| Analog Input Resolution | 16 bits (10 bits oversampled) |
| Gamme de fonctionnement | 0% à 100% de la portée du capteur |
| Tension d'alimentation | 3,3 V DC à 5 V DC |
| Courant d'alimentation | 16 mA @ 5 V DC, 11 mA @ 3,3 V DC |
| Température de fonctionnement | -40 °C à 85 °C |
| Température de stockage | -40 °C à 125 °C |
| Sensors Controlled | 1 ou 2 |
| Axes de mesure | 1 ou 2 |
| Gamme de capteurs de température | -40 °C à 125 °C |
Caractéristiques physiques
| Logement | Aucune |
| Connexions électriques | 7 broches, espacement de 2,54 mm (0,1″). |
| Poids | 4 g |
| Longueur | 32 mm (1.25″) |
| Largeur | 32 mm (1.25″) |
| Centre du trou | 27 mm (1.05″) |
