1 Description
This application note explains the process for interfacing and communicating with an MX200 Vacuum Controller from a Windows PC.
The recommended method is to use The Fredericks Company Online Serial Terminal. The Online Serial Terminal communicates directly with the MX200 through a supported web browser and allows MX200 serial commands to be sent without installing additional communications software.
USB communication is recommended when connecting the MX200 directly to a Windows PC.
Alternatively, you can use the Tera Term serial communications program. Tera Term must be installed on your computer before following these instructions. If you do not have Tera Term installed, download the latest version from GitHub .
Back to Table of Contents2 Required Equipment, Tools, and Software
| Equipment/Tool | Part Number/Requirement |
|---|---|
| Contrôleur de vide MX200 | 2-7900-034, 2-7900-037, or 2-7900-038 |
| USB Cable | USB Type A to USB Type B cable |
| Windows PC | PC with an available USB port |
| Google Chrome or Microsoft Edge | Online Serial Terminal method |
| Tera Term | Manual method only |
3 Finding the COM Port
On the MX200, press the Home button and navigate to:
Global Setup → Communications → Interface
Verify that USB is selected.
Then, navigate to:
Global Setup → Communications → Settings
Remember the baud rate. You will select it when connecting to the MX200 using either the Online Serial Terminal or Tera Term.
Connect the MX200 to your Windows PC using a USB Type A to USB Type B cable.
Connect the USB Type B connector to the USB port on the back of the MX200 and the USB Type A connector to an available USB port on your Windows PC.
Windows will automatically recognize the MX200 and assign it to a COM Port.
Open the Start Menu on your Windows PC.
Open the Device Manager.
Expand the Ports (COM & LPT) dropdown.
Determine the COM port assigned to the MX200. In this example, the MX200 is assigned to COM3.
If you're unsure which COM port belongs to the MX200:
- Leave Device Manager open.
- Disconnect the USB cable from the PC.
- Watch which COM port disappears from the Ports (COM & LPT) list.
- Reconnect the USB cable.
- The COM port that reappears is the port assigned to the MX200.
Remember this COM port number. You will select it when connecting to the MX200 using either the Online Serial Terminal or Tera Term.
4 Using The Fredericks Company Online Serial Terminal

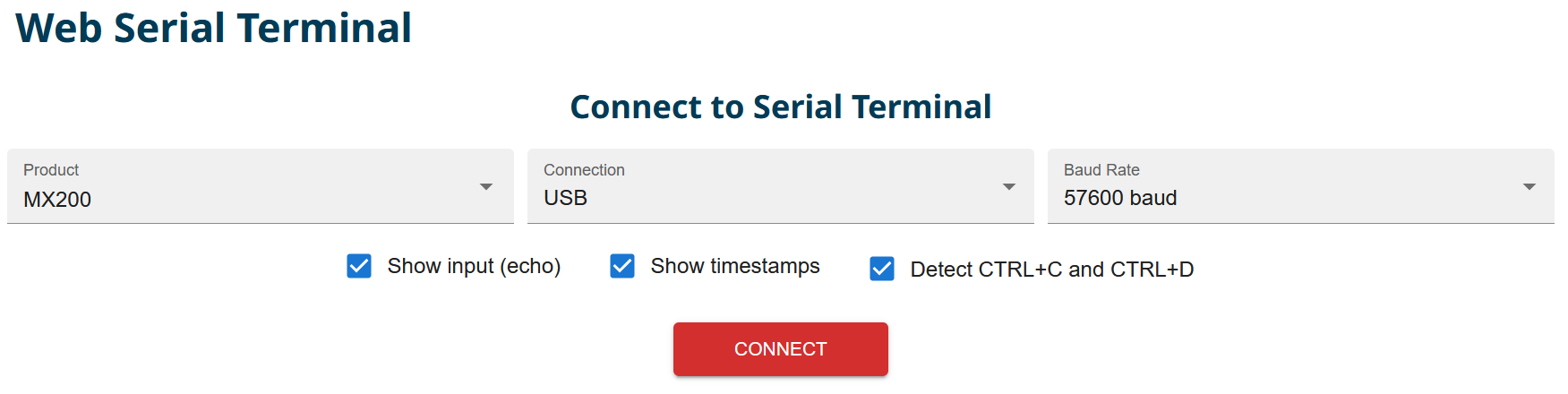

Using Google Chrome or Microsoft Edge, visit The Fredericks Company Online Serial Terminal.
Select MX200 from the Product dropdown and USB from the Connection dropdown. Select the baud rate configured on your MX200. In this example, 57600 baud is used.
Click CONNECT to open the serial-port selection window.
Select the COM port assigned to your MX200, then click Connect.
If you are unsure which COM port to select, see Section 3, Finding the COM Port.
Use the terminal input field or the Command Assistant to send a test command to the MX200. For example, to read the vacuum measurement from channel one:
Send: S101
Continue using the Command Assistant to locate and send additional supported MX200 commands or enter commands manually in the terminal.
See Section 6, MX200 Communications Commands, for the available commands.
5 Using Tera Term
Open Tera Term on your Windows PC.
Select Serial, then select the COM port assigned to your MX200 from the Port dropdown.
Click OK to continue.
If you are unsure which COM port to select, see Section 3, Finding the COM Port.

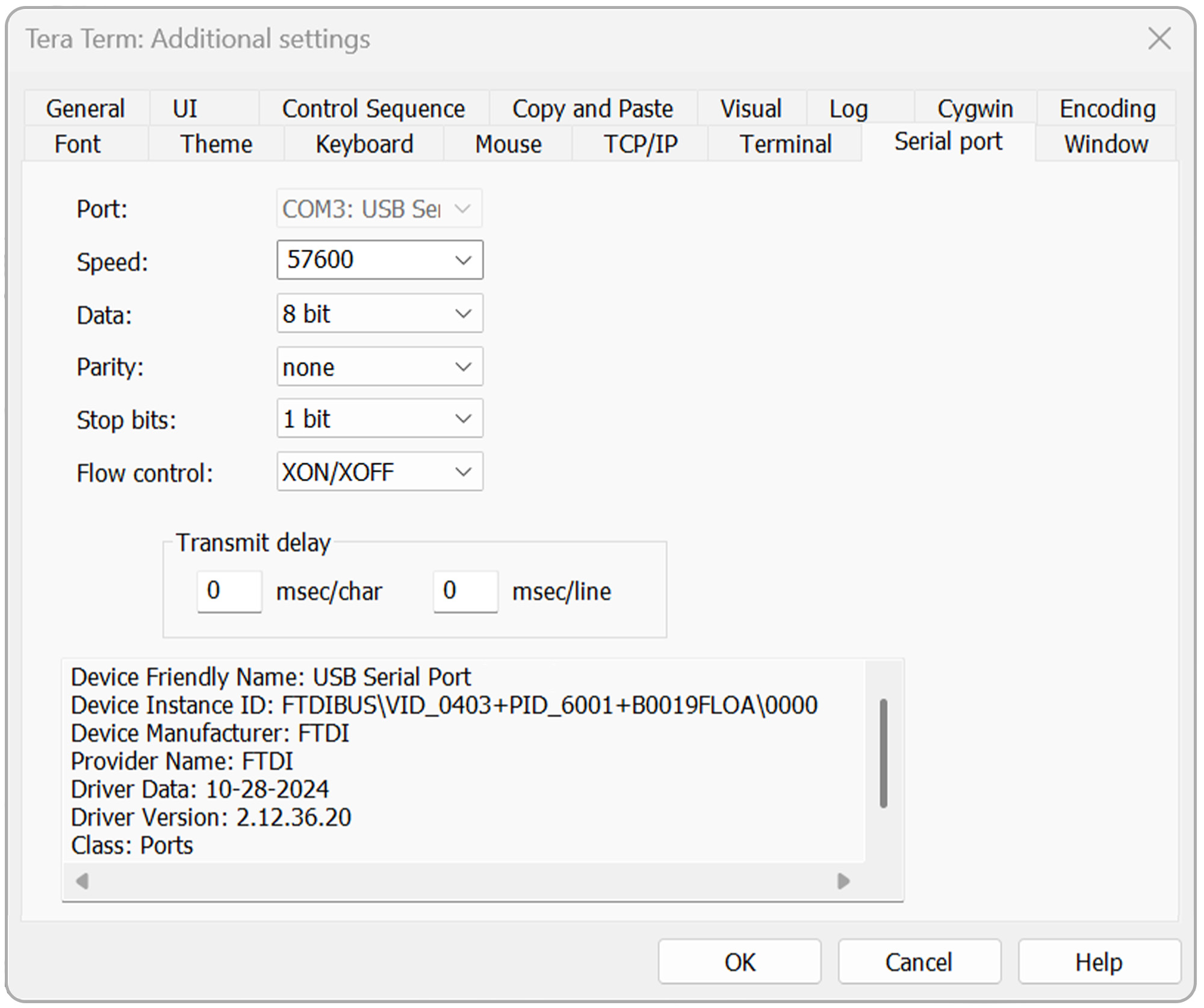

Open the Setup menu, then select Serial port.
Verify that the serial port settings are configured as follows:
- Baud rate: Baud rate configured on the MX200
- Data: 8 bit
- Parity: none
- Stop: 1 bit
- Flow control: Xon/Xoff
- Transmit delay: 0 msec/char, 0 msec/line
Click OK to continue.
Open the Setup menu again, then select Terminal.
For standard communications, configure:
- Receive: CR+LF
- Transmit: CR+LF
- Local echo: Checked
For bootloading, use:
- Receive: CR
- Transmit: CR
- Local echo: Checked
Click OK to continue.
To verify communications:
Send: S101
Press Enter.
The MX200 should return the vacuum measurement for channel 1.
Continue using Tera Term to send additional supported MX200 commands.
See Section 6, MX200 Communications Commands, for the available commands.
6 MX200 Communications Commands
Use the following table as a reference for communicating with the MX200.
When using The Fredericks Company Online Serial Terminal, supported commands can also be located and sent using the Command Assistant.
When using Tera Term, enter the desired command manually and press Enter.
For a detailed description of MX200 digital communications and individual commands, refer to Section 9, Digital Communications, of the MX200 Vacuum Controller Instruction Manual .
| Commande | Exemple de sortie | Description |
|---|---|---|
| R1<cr> | XX<cr><lf> | Réglage des unités de sortie XX : PA=Pascal, TR=Torr, MB=mBar, TD=Torr décimal, MT=mTorr/Torr |
| W1XX<cr> | XX<cr><lf> | Mettre les unités à XX : PA=Pascal, TR=Torr, MB=mBar, TD=Torr décimal |
| S1XX<cr> | ppsee<cr><lf> | La lecture du vide pour la station XX est ppsee |
| S1<cr> | XX=ppsee … XX=ppsee<cr><lf> | Sortie ppsee lectures pour chaque canal XX |
| S2<cr> | NNNNNN<cr><lf> | Version du microprogramme logique |
| S3<cr> | NNNNNN<cr><lf> | Afficher la version du microprogramme |
| S4<cr> | XX=YY … XX=YY<cr><lf> | Types de stations de sortie : XX = numéro de la station, YY = type de capteur |
| S5<cr> | XX=YY … XX=YY<cr><lf> | Point de consigne de sortie XX état YY (ON=marche, OF=arrêt, 00=aucun point de consigne connecté) |
| S6<cr> | Televac … <cr><lf> | Produire toutes les informations de configuration |
| RC1XX<cr> | Baa<cr><lf> | Sortie du premier point d'étalonnage pour le canal XX |
| RC2XX<cr> | Baa<cr><lf> | Second point d'étalonnage de sortie pour le canal XX |
| RC3XX<cr> | Baa<cr><lf> | Troisième point d'étalonnage de sortie pour le canal XX, erreur de retour si le point n'existe pas |
| RC4XX<cr> | Baa<cr><lf> | Output fourth calibration point for channel XX, return error if point doesn’t exist |
| WC1XXBaa<cr> | PPSEE<cr><lf> | Fixer le premier point d'étalonnage pour le canal XX |
| WC2XXBaa<cr> | PPSEE<cr><lf> | Set second calibration point for channel XX |
| WC3XXBaa<cr> | PPSEE<cr><lf> | Fixer un troisième point d'étalonnage pour le canal XX, erreur de retour si le point n'existe pas |
| WC4XXBaa<cr> | PPSEE<cr><lf> | Set fourth calibration point for channel XX, return error if point doesn’t exist |
| R2<cr> | 01 02 03 04 05 … <cr><lf> | Numéros des canaux de sortie connectés au MX200 |
| R3XX<cr> | HI<cr> or LO<cr><lf> | Résultats de la résolution HI/LO pour la station XX |
| W3XX<cr> | HI<cr> or LO<cr><lf> | Basculer la résolution HI/LO pour la station XX |
| R4<cr> | 01 02 03 04 05 … <cr><lf> | Les numéros des canaux de sortie sont réglés pour s'afficher sur l'écran de mesure |
| W4XX<cr> | ON<cr> or OF<cr><lf> | Ajout ou suppression du canal XX dans l'écran de mesure |
| R5XX<cr> | FbaaBAA<cr><lf> | Format de sortie analogique, valeurs hautes et basses |
| W5XXF<cr> | F<cr><lf> | Régler le format de la sortie analogique du canal XX sur linéaire par décade (lin/dec=3, lin/dec 7E=4) |
| W5XX1baa<cr> | Fbaa<cr><lf> | Régler le format de sortie analogique du canal XX sur linéaire : baa=haute valeur |
| W5XX2baaBAA<cr> | FbaaBAA<cr><lf> | Régler le format de sortie analogique du canal XX sur linéaire : baa=valeur élevée, BAA=valeur faible |
| R6XX<cr> | GG<cr><lf> | Réglage du gaz de sortie pour le canal XX |
| W6XXGG<cr> | GG<cr><lf> | Régler le canal XX sur le type de gaz GG |
| R7Y<cr> | ppseePPSEEZZ<cr><lf> | Sortie relais Y activé = ppsee, relais Y désactivé = PPSEE, et canal ZZ attribué au relais Y |
| W7YppseePPSEEZZ<cr> | ppseePPSEE<cr><lf> | Activez le relais Y sur le ppsee, désactivez le relais Y sur le PPSEE, et le relais Y sur le canal ZZ |
| R8<cr> | A<cr><lf> | Outputs the cold cathode mode, A (auto = 1, self = 2) |
| W8A<cr> | A<cr><lf> | Règle le mode de cathode froide, A (auto = 1, self = 2) |
| R9<cr> | BB<cr><lf> | Renvoie la valeur du point de commutation de la cathode froide, BB (01 à 50) |
| W9BB<cr> | BB<cr><lf> | Règle la valeur du point de commutation de la cathode froide, BB (01 à 50) |
| R10<cr> | CD<cr><lf> | Returns the cold cathode status odd and even (on/off) C-odd, D-even (0 = off, 1 = on) |
| W10CD<cr> | CD<cr><lf> | Sets the cold cathode status odd and even (on/off) C-odd, D-even (0 = off, 1 = on) |
| C1TTTT<cr> | TTTT<cr><lf> | Régler le débit en bauds sur TTTT |
| C2EE<cr> | EE<cr><lf> | Régler l'adresse sur EE (00 à 99), RS-485 uniquement |
| C4N<cr> | N<cr><lf> | Changer les E/S en N (RS-232=1, RS-485=2, USB=3) |
| C1<cr> | TTTT<cr><lf> | Réglage du débit en bauds de sortie |
| C2<cr> | EE<cr><lf> | Adresse de sortie pour RS-485 |
| C4<cr> | N<cr><lf> | Type de communication en sortie (RS-232=1, RS-485=2, USB=3) |
| HM<cr> | M<cr><lf> | Retour à l'écran de mesure |
| RLR<cr> | SXXX<cr> | Sortir le calcul du taux de fuite ou le canal 1 en mTorr (S=sign, XXX=-999 à 999) |
| WLRX<cr> | X<cr><lf> | Activer ou désactiver le calcul du taux de fuite pour le canal 1 (0=off, 1=on) |
| WD_1XX<cr> | XX<cr><lf> | Restaurer les paramètres par défaut de la chaîne XX |
| WD_7X<cr> | X<cr><lf> | Rétablir les valeurs par défaut du relais pour le point de consigne X |
| WD_CXX<cr> | XX<cr><lf> | Rétablir les valeurs par défaut de l'étalonnage du canal XX |
| WD_G<cr> | D<cr><lf> | Rétablir les valeurs par défaut pour la configuration globale |
| SN<cr> | NNNNNN<cr><lf> | Renvoie le numéro de série à six chiffres de l'unité, avec des valeurs allant de 000000 à 999999 |
| PG_LGC<cr> | Bootloader … <cr><lf> | Entre dans le chargeur d'amorçage pour le microprogramme logique |
| PG_DSP<cr> | Bootloader … <cr><lf> | Enter the bootloader for the display firmware |
